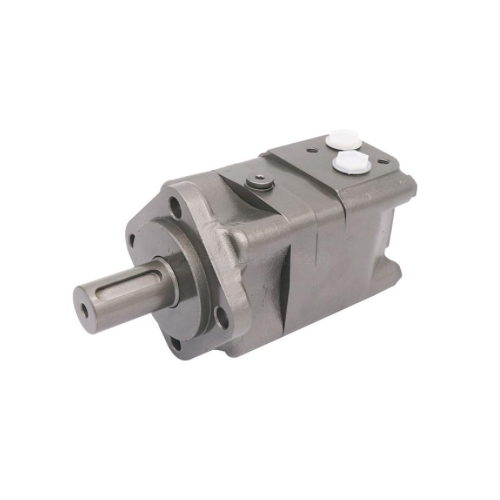

Orbital-Hydraulikmotor der Serie BM3/4/5/6

Scheibenventiltyp Verdrängungsbereich: 80–1250 ml/r Drehmomentbereich: 194–2650 Nm Max. Durchfluss: 65–160 l/min Drehzahlbereich: 10–805 r/min Weitere Optionen: 1. Entlastungsventil 2. Overcenter-Ventil 3. Bremse
$0.00
beschreibung

● Orbit-Hydraulikmotor BM3-6 mit Scheibenventil







Der BM-Hydraulikmotor ist eine Art von Niedriggeschwindigkeits-Hydraulikmotoren mit hohem Drehmoment, hohem Wirkungsgrad und langer Lebensdauer. Der BM-Motor hat einen großen Drehzahlbereich, ein hohes Anlaufdrehmoment und dreht sich bei hoher Drehzahl stabil. Er ist kompakt und leicht und kann direkt an die Arbeitsmaschine angeschlossen werden, angepasst an alle Arten von Schwerlastanlagen mit niedriger Drehzahl.

BM-Hydraulikmotoren werden häufig in Landwirtschaftsmaschinen, Fischereimaschinen, Kunststoffindustrie, Bergbau und Baumaschinen eingesetzt.





BM3-6 HYDRAULIKKREISLAUF





Wie in der Zeichnung gezeigt, fließt Hochdrucköl durch den Einlass in das Motorgehäuse, passiert die Hilfsplatte, den Verteiler und dann den Arbeitsraum zwischen der Orbitnocke und den Rollen. Durch das Hochdrucköl gedrückt, dreht sich die Orbitnocke von der Hochdruckseite zur Niederdruckseite. Die Orbitnocke dreht und dreht sich gegen die Rollen, gleichzeitig wird Hochdrucköl kontinuierlich verteilt, sodass sich auch die Abtriebswelle kontinuierlich drehen kann.

Die Ausgangsdrehzahl kann durch Einstellen der Einlassströmungsfähigkeit des Motors gesteuert werden, und die Drehrichtung kann durch Austauschen der Strömungsrichtung geändert werden.



BM3-6 HAUPTSPEZIFIKATIONSDATEN
